對絞拖鏈電纜，一般應用于數據傳輸信號要求較高的場合，對絞線TRVVSP屬于對絞屏蔽拖鏈電纜，是國內拖鏈電纜中較為常見的具有對絞結構并帶屏蔽的拖鏈電纜型號。

對絞屏蔽拖鏈電纜特性

• 用于拖鏈的高柔性電纜，是用于拖鏈的理想電纜。
• 采用雙絞屏蔽電纜結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
• 由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。
• 對絞結構可有效防止相鄰線對間的串音，銅網編織屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。

對絞屏蔽拖鏈電纜應用領域

廣泛應用于數控機床，立車，玻璃機械，木工機械，機器人機械手，切割機，雕刻機，門窗機械等多種自動化機械設備。

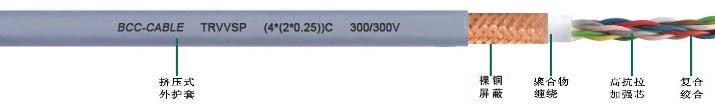

對絞屏蔽拖鏈電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 填充：多股麻繩填充（不同型號有所差別）；
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

對絞屏蔽拖鏈電纜技術參數：

工作電壓：Uo/U 300/300V或300/500V

測試電壓：3000V

彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑

使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C

• Q

  通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎？

  A

  可以肯定的說，不能。導體銅絲的粗細對電纜柔韌性有一定影響，拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如：有些不良廠家可能會使用較細的低質銅絲來誤導消費者，而實際上電纜的其他方面質量很差；有些高質量的拖鏈電纜可能通過優化設計和材料，在銅絲粗細不是特別突出的情況下，依然能表現出優異的性能。

• Q

  拖鏈電纜用什么做絕緣？

  A

  拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
